[정보통신망#8] OSI 참조 모델

1. OSI 참조 모델의 개요

(1) OSI모델의 목적

- ISO 7498(1983년)

- 개방형 시스템의 상호접속을 위한 참조 모델

- 이기종 시스템 간의 통신이 가능하도록

- 개방형 시스템 : 적용 가능한 표준을 상호 인정하고 지원

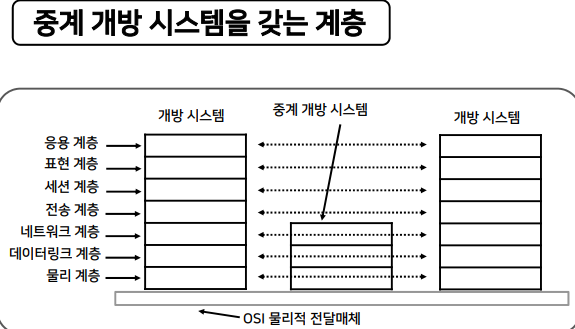

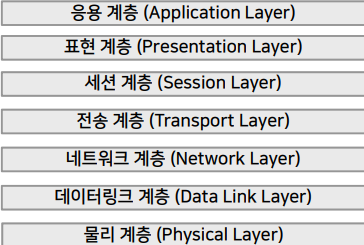

(2) OSI의 계층

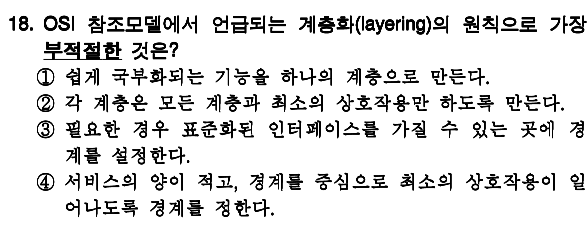

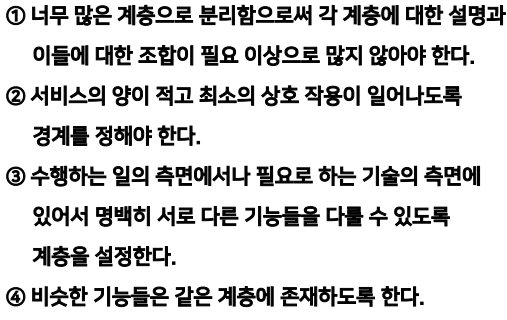

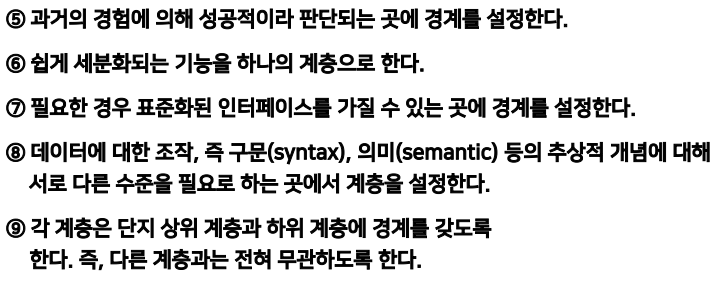

(3) 계층의 분리원칙

(4) 각 계층이 필요한 이유

물리계층 : 종단 간을 연결하려면 다양한 물리적 매체를 사용하는 구조

데이터링크 계층 : 물리적 통신 매체를 사용할 경우, 서로 다른 데이터 링크 제어 절차가 필요

네트워크 계층 : 전송 주체 사이에 중간 노드가 있는 경우, 전송 주체 간의 연결 통로를 제공해야함

전송 계층 : 발신지 시스템에서 목적지 시스템가지의 신뢰성 있는 데이터 이동을 제어할 필요가 있음

세션 계층 : 대화를 조작하고 동기화하고 데이터 교환을 관리할 필요

표현 계층 : 응용 프로그램의 구조화된 데이터를 표현하고 조정하는 기능이 필요

응용 계층 : 프로토콜을 함께 관리할 필요

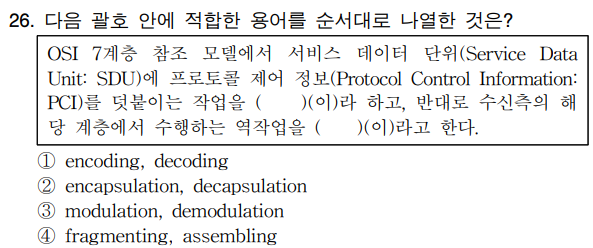

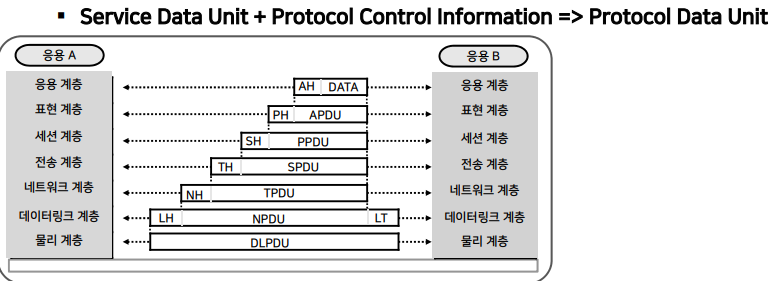

(5) 캡슐화

데이터에 각 계층의 제어 정보를 추가하는 것

2. 각 계층의 목적 및 기능

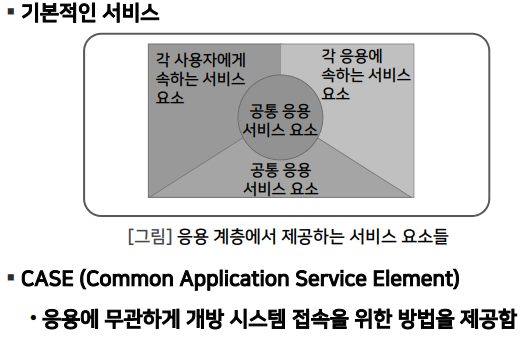

(1) 응용 계층

OSI 모델의 최상위 계층

목적 : 응용 프로세스들 사이의 데이터 교환

응용 프로세스가 네트워크에 접근할 수 있는 수단 제공



기능

- 응용 계층 기능들의 그룹화

- 응용 프로세스 관리

- 시스템 관리

- 응용 계층 관리



(2) 표현 계층

응용 계층과 세션 계층 사이

목적 : 응용체들 사이의 데이터 교환

- 응용체들이 통신하거나 참조할 수 있도록 정보를 표현하는 기능 제공

- 응용체간에 교환되어야 할 데이터 표현

- 응용체들의 통신에서 참조할 수 있는 데이터 구조를 표현



구문독립성을 제공

- 표현 계층은 데이터가 표현되는 구문에만 관계, 응용계층과 관계있는 의미와는 무관

- 구문변환, 구문 선택



기능

- 구문 변환

- 구문의 절충

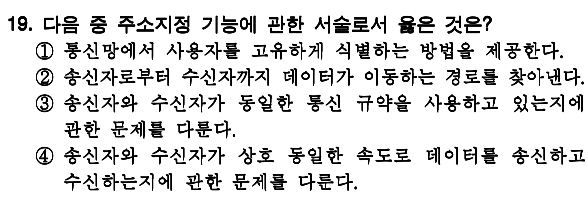

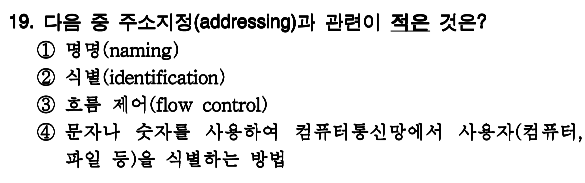

- 주소지정과 다중화

- 표현 계층 관리



(3) 세션 계층

목적 : 표현체들 사이의 데이터 교환

- 표현 계층들의 대화 세션의 형성과 동기, 정상적인 데이터 교환



기능

- 세션 연결 설정

- 정상적인 데이터 통신

- 세션 연결 해제

- 신속 데이터 전송

- 세션 연결 복구

- 세션 계층 관리



(4) 전송 계층

목적 : 세션 계층들 사이의 데이터 교환

- 세션을 갖고 있는 두 이용자 사이의 정확한 데이터 전송 서비스를 제공

- 가능한 네트워크 서비스를 최대로 이용해 최소 경비로 각 세션 계층의 요구사항을 수행



기능

- 주소 변환

- 다중화와 분리

- 전송 연결의 설정과 해제

- 각각의 연결에 대해 양 종단간의 순서제어, 오류검출, 오류복구, 흐름제어

- 신속 데이터 전송

- 전송 계층 관리



(5) 네트워크 계층

목적 : 전송체들 사이의 데이터 교환

- 라우팅의 전략을 사용해 데이터를 송신지 컴퓨터로부터 여러 네트워크를 거쳐 수신지 컴퓨터까지 전달



기능

- 경로선택과 중계

- 네트워크 연결

- 네트워크 연결의 다중화

- 세그멘팅과 블로킹

- 오류검출 및 오류통보

- 순서나열

- 흐름제어

- 신속 데이터 전송 서비스

- 네트워크 계층 관리



(6) 데이터링크 계층

목적 : 네트워크체들 사이의 데이터 교환

- 데이터 링크 연결을 설정, 유지, 해제하여 데이터를 교환



기능

- 데이터 링크 연결의 설정 및 해제

- 데이터 링크 SDU의 전송

- 네트워크 연결 종단 확인명 제공

- 순서나열

- 오류검출, 오류 복구 및 오류 통보

- 흐름 제어

- 데이터 링크 계층의 관리



(7) 물리계층

목적 : 데이터 링크체들 사이의 데이터 교환

- 물리적 연결 설정/유지/해제를 통해 하나의 노드에서 다음 노드까지 각 비트를 전송



기능

- 물리적 연결 : 물리적 매체와의 인터페이스

- 물리적 서비스 데이터의 전송 : 비트의 복호화 및 부호화, 비트 전송속도, 비트 동기화

- 물리적 연결 종단 확인명 제공

- 물리 계층 관리

---

	정답 : 2
	정답 : 1
	정답 : 3
	정답 : 2
